Prothèse de hanche

Une prothèse de hanche est un système articulaire interne qui vise à remplacer l'articulation de la hanche et lui permettre un fonctionnement quasi normal, en tout cas donnant la possibilité la marche.



Catégories :

Traitement chirurgical en orthopédie - Traitement chirurgical - Prothèse

Radiographie d'une prothèse de hanche

Une prothèse de hanche est un système articulaire interne qui vise à remplacer l'articulation de la hanche et lui permettre un fonctionnement quasi normal, en tout cas donnant la possibilité la marche.

Histoire des prothèses 1920-1980

Prothèses de hanches 1920-1980

«Tantale servit aux Dieux les membres de son fils Pelops. Les Dieux indignés ressuscitèrent Pelops. Une épaule déjà mangée par Demeter fut remplacée par une articulation d'ivoire» (Ovide, Métamorphose, livre 6, vers 410-415).

Du fond de la mythologie, la première endoprothèse était née.

Au début du vingtième siècle, les chirurgiens orthopédistes sont confrontés à deux types d'atteinte de la hanche : l'arthrose et la fracture du col du fémur. Les conséquences de l'arthrose sont connues. Avec l'usure, du cartilage disparaît, ce précieux revêtement qui permet le glissement harmonieux de la tête du fémur au sein de la cavité cotyloïdienne. Pour remplacer le cartilage perdu, de nombreux matériaux sont interposés entre la tête du fémur et le cotyle : plâtre, buis, caoutchouc, plomb, zinc, cuivre, or, argent ou fragment de vessie de porc ….
Aucune de ces interfaces ne convient : trop fragile, trop mou, trop toxique.

Les premiers résultats convaincants sont obtenus, en 1923, par Smith-Petersen. Ce jeune chirurgien de Boston a déjà fait parler de lui en inventant au début de son internat une nouvelle voie en premier lieu antérieure de la hanche. Lors de son exercice il extirpe du dos d'un patient un éclat de verre resté en place une année et idéalement supporté par l'organisme. L'observation de cette réaction lui donne l'idée d'une application orthopédique. Il fait construire de fins moules de verre qu'il interpose entre les deux surfaces de la hanche. Cette lentille de quelques millimètres d'épaisseur «guide le travail de réparation de la nature». Hormis sa fragilité l'inconvénient majeur de cette méthode reste la nécrose de la tête fémorale liée à la section des vaisseaux pendant l'opération.

A la même époque Hey-Groves (1922) propose une autre approche spécifiquement intéressante dans les fractures du col. En effet lors de ce traumatisme la vitalité de la tête fémorale est compromise par le cisaillement des minces vaisseaux qui l'irriguent. Il remplace par conséquent la tête dans sa totalité par une sphère d'ivoire de même calibre. Sa fixation est assurée par un manche qui traverse la diaphyse fémorale. La prothèse prend à la fois la place de la tête fémorale et de la surface articulaire qu'elle porte. Cette intervention reste un cas isolé quoique le résultat soit satisfaisant quatre ans après l'intervention.

Les prothèses fémorales

Malgré de nombreuses recherches le matériau parfait solide et bien toléré par l'organisme se fait attendre. Une solution est proposée en 1936 par le Dr. Venable. Après avoir expérimenté de longues années les effets de différents métaux sur l'os ce dernier conclut à la supériorité de l'alliage Chrome-Cobalt-Molybdène pour les applications orthopédiques. Il l'appelle Vitalium.

En 1939 Harold Bohlman reprend les travaux de Venable et met au point la première prothèse fémorale en métal (Vitalium). Celle-ci remplace la tête du fémur et le cartilage qui la recouvre. Cette solution fait disparaître le risque de nécrose rencontrée dans les suites des cupules d'interposition. Cependant une nouvelle question se pose : comment faire tenir cette tête prothétique ? Bohlman choisit de fixer la tête métallique à la corticale externe du col fémoral par un clou. Les deux premières opérations se soldent par un échec ce qui amène Bohlman à verticaliser le clou.

Durant les années qui suivent quelques tentatives voient le jour. Les résultats sont peu concluants et les interventions particulièrement peu nombreuses.

Ce sont les frères Judet qui conçurent, en France, en 1946, la première prothèse posée en nombre (on dénombrait moins de dix tentatives précédentes). Jean Judet n'avait jamais aimé le blocage de l'articulation (arthrodèse) proposé à l'époque pour soulager les arthroses sévères. Il préférait réséquer la tête fémorale pathologique et articulait le col fémoral dans le cotyle car «en arthrodèsant une hanche douloureuse vous substituez une infirmité à une autre». À partir de 1946 les deux chirurgiens remplacent la tête retirée par une sphère de même calibre en méthacrylate de méthyle plus connu sous le nom de plexiglas. Celle-ci est fixée sur un pivot traversant de part en part le col du fémur. Dans l'ensemble des cas les résultats immédiats sont bons puis décevants dès le moyen terme. Ces échecs sont dus à une intolérance aux débris d'usure de l'acrylique qui sera définitivement abandonné en 1949.

Austin Moore a déjà conçu avec Bohlman en 1940 une méga prothèse métallique peu posée. Le procédé de fixation révolutionnaire qu'il propose pour maintenir la tête fémorale date lui de 1950 : la tête métallique sera portée par une tige fichée dans le canal médullaire du fémur. Depuis cette date la quasi-totalité des implants fémoraux reprendront ce concept de tige intra médullaire.

A cette époque, Moore est le chirurgien de l'Hôpital Psychiatrique de l'état de Columbia, qui dispose de 7000 lits. Les fractures du col du fémur sont habituelles chez des patients généralement âgés, fréquemment en mauvais état général. Le pronostic de cette lésion est transformé. Quelques jours après l'opération les opérés évoluent dans les couloirs de l'hôpital ce qui est particulièrement nouveau. À l'époque la fracture du col du fémur était une cause de mort fréquente chez le vieillard. La prothèse de Moore est en Vitallium. Une fenêtre est pratiquée dans la queue prothétique pour permettre la repousse de l'os. Un trou est positionné à la partie supérieure du col. Il sera utilisé, si indispensable, pour extraire la prothèse.

Au début les poses s'effectuent par voie en premier lieu antérieure. L'opération est complexe et les résultats médiocres : les luxations sont habituelles. Moore modifie par conséquent la technique opératoire. Il utilise un abord de plus en plus postérieur qu'on surnommera en clin d'œil «l'abord du Sud» ou voie de Moore. La prothèse fémorale simple prend en charge les pathologies liées à la tête fémorale. Cette solution est particulièrement utile pour le traitement des fractures du col du fémur.

Cependant dans l'arthrose, face à la tête métallique, le cartilage usé du cotyle reste inchangé. Ce traitement nécessite une prothèse totale ou la tête fémorale et le cotyle sont remplacés.

Les prothèses totale de hanche

De l'autre côté de l'Atlantique, Mac Kee cherche à résoudre le double problème posé par l'arthrose de hanche. L'usure du cartilage est bilatérale. Il propose de changer les deux surfaces. Son choix se porte sur le métal. La nouvelle tête fémorale roulera dans le cotyle osseux recouvert d'une coque métallique. Suivant son exemple le couple de glissement métal contre métal entre tête et cotyle deviendra la solution proposée pendant de nombreuses années par les concepteurs de prothèses de hanche.

Mac Kee conçoit un premier prototype en 1941 suivi d'une première pose … 10 ans plus tard. Ses recherches se poursuivront 40 ans. Dès ses débuts la fixation à l'os reste le problème principal. La pièce cotyloïdienne est fixée par une grosse vis postérieure inspiré des vis d'arthrodèses de l'époque. La pièce fémorale se fixe à la corticale diaphysaire par une plaque.

En 1951 Mac Kee implanta pour la première fois trois de ces prothèses totales de hanche. Dans deux cas la prothèse est en acier inoxydable et se descelle en moins d'un an. La troisième est en Vitalium, recommandé par Venable depuis 1936. Cet alliage ne présente pas cette tendance si commune au «grippage». La prothèse resta en place plus de trois ans, avant que le col prothétique ne casse, ce qui redonne l'espoir au chirurgien après toutes ces années de travail.

En 1953, Mac Kee rencontre son confrère Américain, le médiatique Thompson. Ce dernier propose, depuis 1952, un modèle ressemblant à la prothèse de Moore mais sans fenêtre. Il le convint de la fiabilité de la fixation de la prothèse fémorale par une tige intra médullaire. Le modèle suivant comporte par conséquent une pièce fémorale type Thompson avec une tête légèrement plus petite pour pouvoir s'articuler à l'intérieur du cotyle prothétique métallique.

Ce modèle est utilisé de 1956 à 1960.26 personnes seront opérées. Les résultats sont assez satisfaisants à plus de 10 ans. Mais dans 10 cas sur 26 c'est un échec par descellement. À l'époque Mac Kee attribue cette mauvaise tenue des implants aux frottements répétés d'une pièce métallique sur l'autre. Pour résister à cette sollicitation, il cherche à perfectionner le dispositif de fixation des implants. La véritable cause de ces descellements ne sera comprise que énormément plus tard.

Jusqu'en 1960 Mac Kee propose comme solution au problème posé : soit une tige Vitalium portant une grosse tête femorale s'articulant dans un cotyle métallique en Vitalium, et une tenue des deux composants par fixation mécanique ; soit une tige fémorale et une grosse vis cotyloïdienne

Les résultats de ce type de prothèse sont inégaux. Malgré les améliorations apportées par Mac Kee, il persiste dans la plupart de cas des descellements précoces. À l'époque la cause en est attribuée au frottement ou «grippage» entre les deux pièces métalliques trop contraignant pour la méthode de fixation mécanique des implants.

Ce n'est que énormément plus tard, en 1974, qu'on comprendra la raison véritable de ces descellements : l'organisme humain réagit face aux débris d'usure relargués dans la nouvelle articulation. Les macrophages éliminent les particules étrangères et s'attaquent, dans le même temps, à l'os environnant : c'est l'ostéolyse qui ronge l'os et fragilise la fixation prothétique.

Les prothèses totales cimentées

C'est le professeur John Charnley qui est à l'origine d'une véritable révolution dans le domaine de la prothèse de la hanche.

Son concept s'appuie sur plusieurs principes complémentaires et complètement innovants : nouveaux matériaux, fixation au ciment, nouvelle taille de tête prothétique, nouvelle opération. C'est à partir de 1970 que plus d'un million de ses prothèses seront posées. Il s'en pose toujours actuellement.

Charnley proposa une diminution du frottement entre les deux surfaces articulaires, qui était responsable du «grippage» dans les prothèses métal-métal. C'est par conséquent en 1959 qu'il mesura le cœfficient de frottement d'une articulation normale et la compara à celui d'un patin glissant sur de la glace. Bien sûr, les technologies de l'époque ne permettaient pas encore de fabriquer des pièces articulées avec des cœfficients de friction aussi faibles, en particulier dans le cas des mouvement pendulaires lents et en pleine charge. Dans ses expériences, Charnley confirma néanmoins que les propriétés mécaniques de l'articulation venaient du cartilage articulaire et non du liquide synovial.

Charnley chercha un matériau pour remplacer le cartilage détruit dans le coxarthrose. Mais ce dernier devait offrir un faible cœfficient de friction et pouvoir être toléré par l'organisme, c'est-à-dire biocompatible. À cette époque, c'était le polytétrafluoroéthylène ou Téflon qui semblait remplir ces critères. C'est par conséquent Charnley qui développa le concept d'articulation synthétique en recouvrant les surfaces articulaires d'une fine pellicule de ce plastique. Ces minces cupules donnèrent des résultats immédiats. Mais comme les cupules de Smith-Petersen, il y avait le problème de la nécrose ischémique. Les résultats ne furent pas au rendez-vous mais Charnley venait de faire l'expérience d'un nouveau matériau : le plastique.

En 1960 Charnley décida alors de diminuer toujours le risque de descellement en diminuant le frottement entre la pièce fémorale et la pièce cotyloïdienne. Il s'éloigna du diamètre naturel d'une tête de fémur passant de 41 millimètres à 22 millimètres. La démonstration était mathématique : plus la tête fémorale est petite et moins la surface de frottement est importante. Ce fut la fameuse «prothèse à faible friction» (low-friction arthroplasty). Ce petit diamètre de tête fémorale avait un autre avantage : il laissait plus de place pour le cotyle en Téflon au sein de l'os cotyloïdien. L'épaisseur du cotyle a par conséquent pu être augmentée.

Charnley s'intéressa aux prothèses de Moore qui résolvait le problème de la nécrose ischémique en remplaçant la tête fémorale. Mais comme les frères Judet, elles ont le problème de descellement. Grâce aux travaux du docteur Wiltse publiés en 1957, Charnley retient la possibilité d'utiliser l'acrylique autodurci comme méthode de fixation prothétique. L'acrylique est déjà utilisé par les dentistes. À partir de 1959, les prothèses seront fixées avec du polyméthacrylate de méthyle qu'il appellera ciment à os. Une dizaine de patients ont été opérés et comme prévu, les résultats furent bien meilleurs que ceux obtenus avec la même prothèse sans ciment. Après avoir vu ces résultats, Charnley proposa par conséquent de cimenter ses prothèses.

Afin de perfectionner les performances de ses prothèses au niveau du cotyle tout en diminuant toujours le cœfficient de frottement, il fera frotter sur le Téflon plutôt que sur du cartilage abimé. Sa prothèse devint alors totale. Pour le cotyloïde il reprit ses premiers cotyles en Téflon et posa des prothèses qu'on peut qualifier d'hybrides, composées d'un cotyle de type «cartilage artificiel» de son invention en face d'un élément fémoral en métal, de type Moore, fixé au «ciment à os». Les résultats furent assez bons ; mais le cotyle particulièrement fin s'usait rapidement et continuait à se desceller dans la plupart de cas.

Mais du fait que la tête fût plus petite, la pression que la cupule subissait était grande et s'usait par conséquent énormément trop vite. Charnley ne revint pas en arrière, persuadé que le principe de la petit tête était le bon, il préféra trouver un matériau plus solide que le Téflon. Il prit en 1962 le polyéthylène. Ce dernier possède un cœfficient de friction contre l'acier 5 fois supérieur au Téflon mais sa résistance à l'usure est 500 à 1000 fois supérieure. La prothèse de Charnley sera par conséquent cimentée avec une petite tête métallique de 22 mm roulant dans un cotyle en polyéthylène.

Un nouveau problème se présenta chez les patients opérés : les petites têtes fémorales se luxaient plus souvent. Charnley essaya de changer sa voie d'opération et proposa une solution : la trochantérotomie. Elle nécessitait une incision latérale, ainsi qu'un sectionnement du grand trochanter pour dégager l'articulation. Ce dernier devra être cerclé avec des fils métalliques en fin d'intervention ce qui devait retendre les muscles fessiers, éléments stabilisateurs de la hanche. Cette technique permettait de diminuer largement les risques de luxation avec une reprise de l'appui du côté opéré cinq semaines après l'opération.

Charnley proposa par conséquent au monde orthopédique une triple solution au problème posé : la première était une baisse de friction et par conséquent un faible taux d'usure par roulement d'une tête métallique de petit diamètre dans un cotyle épais en plastique polyéthylène, la seconde solution est une fixation des composants par un ciment acrylique, et la dernière est la voie en premier lieu : la section de l'os trochantérien pour retendre les muscles fessiers et diminuer les risques de luxation dues au petit diamètre de la tête fémorale prothétique

Ce trépied établissait un juste équilibre entre les trois risques : usure, descellement et luxation

Devant les résultats impressionnants de son concitoyen Charnley, Mac Kee commence à cimenter lui aussi ses prothèses en 1960. Il utilise le même ciment. Il fixe l'élément fémoral et l'élément cotyloïdien, ce que ne fait pas Charnley au début. La prothèse utilisée est métal-métal associant un composant fémoral de type Thomson à un cotyle qui perd sa grande vis postérieure du fait de la fixation au ciment.

C'est à cette époque que Farrar rejoint Mac Kee. Le problème principal auquel ils sont confrontés est le conflit entre le large col de la prothèse de Thomson et le bord du cotyle métallique dans les mouvements de grande amplitude. En 1961 le col est affiné. En 1965 l'élément fémoral est redessiné avec un col étroit à section biconcave comme sur la tige fémorale de Charnley.

En 1974, la persistance des descellements est enfin comprise : ce n'est pas la forme de la prothèse qui est en cause, ni le ciment, mais les débris métalliques dus aux frottements métal sur métal. Cette métallose induit une réaction de l'organisme source du descellement. Comme Charnley, Mac Kee et Farrar décident par conséquent d'abandonner le couple métal-métal pour utiliser une cotyle polyéthylène à haute densité. Après 35 ans de loyaux services le couple métal-métal disparaît du paysage orthopédique dans l'attente du progrès des biomatériaux.

Cependant ce changement de couple de friction ne suffira pas. Face aux têtes prothétiques de gros diamètre les cotyles en polyéthylène restent fins. L'usure est énormément plus importante. Ceux-ci sont pulvérisés en quelques années. Les petites têtes fémorales de type Charnley permettent une plus grande épaisseur de plastique.

McKee commentait avec esprit en 1982 : we always learn more from our failures than our successes

Le Suisse Maurice Müller ne souhaite pas utiliser la voie en premier lieu proposée par Charnley. Il préfère à la section de l'os trochantérien une voie postérieure de Moore. Cette voie autorise ses patients une reprise de l'appui immédiat tandis que la trochanterotomie préconisée par Charnley induit une période de non appui qui plus est d'un mois.

En contre partie, le risque de luxation s'accroît avec la voie postérieure. Pour y remédier, Müller augmente tout d'abord le diamètre de la tête fémorale de 22 mm à 32 mm. Le taux de luxation diminue mais l'usure du cotyle polyéthylène est alors plus importante. Le trépied proposé par Charnley doit trouver un nouvel équilibre. À partir de la voie postérieure reconnue comme moins agressive un nouveau consensus s'établit entre luxation et usure. Le diamètre de la tête fémorale sera de 28 mm.

La forme de la tige cimentée proposée par Müller est aussi différente. Cette tige sera surnommée la prothèse «banane» à cause de sa forme. Le cotyle est aussi en polyéthylène.

Müller propose une variante à la triple solution proposée par Charnley :

Les années 70

Au début des années 1970 le monde de l'orthopédie connaît et analyse avec un certain recul, tant temporel que numérique, les résultats de la technique de Charnley. Ils sont bons et même particulièrement bons.

La fixation par le ciment résout le problème de la tenue des prothèses de hanche à tel point qu'elle devient obligatoire aux États-Unis à partir de 1972. En association le faible taux de friction entre petite tête métallique et cotyle sert à diminuer l'usure du couple de frottement.

Avant Charnley une prothèse devait durer 5 ou alors 10 ans, ce qui la réservait aux personnes les plus âgées. Avec Charnley, les prothèses durent fréquemment plus de 15 ans. Le temps passe. Au début des années 1980 les premiers descellements surviennent.

En occident, des centaines de milliers de prothèses totales de hanche sont posées chaque année. Merle d'Aubigné participe à la diffusion de ce type de prothèse en France à l'Hôpital Cochin où elles sont toujours posées actuellement par la même voie en premier lieu : la trochanterotomie.

Cependant certains éléments vont progressivement modifier l'utilisation systématique du ciment. Les patients ont changé. Il devient de moins en moins acceptable de souffrir d'une maladie de la hanche et les opérés sont de plus en plus jeunes. Le travail demandé à l'articulation artificielle est de plus en plus proche d'une articulation normale avec reprise d'activité en force ou alors sportive.

«Le ciment acrylique se trouve par conséquent peu adapté à ces nouvelles conditions. L'os humain, en particulier chez le jeune sujet, est une structure évolutive en perpétuelle activité de remodelage suivant les contraintes biomécaniques à la marche ainsi qu'à l'effort.» Jean-Alain Epinette.

La poursuite des prothèses sans ciment entre 1970 et 1980

Durant cette période la prévalence des techniques proposées par Charnley est telle que les initiatives pour s'en éloigner sont peu nombreuses et le fait de personnalités marquantes.

Deux axes de recherches s'offrent à ces chirurgiens : l'exploration de nouveaux types de fixation plus performants que le ciment et celui d'un nouveau couple de friction : le couple céramique-céramique. Durant cette décennie ce couple prometteur est imaginé et adapté par un seul chirurgien, véritable précurseur, le français Boutin.

La fixation

En 1956, Siwash, un chirurgien soviétique, met au point en URSS la première prothèse totale de hanche à ancrage direct tant pour la tige que pour le cotyle. Particulièrement innovante, la surface extérieure de la pièce cotyloïdienne comporte trois couronnes d'aspérités tranchantes et fenêtrées en «pétales» ou en «rosace» conçues pour l'ancrage osseux direct. Posée pour la première fois en 1956, ce concept, élaboré en URSS, passera inaperçu. Il sera découvert en Europe quinze plus tard.

Entre 1970 et 1980 différentes propositions de fixation de la tige fémorale sans ciment voient le jour : par Judet en France (1971)  ; Lord En Angleterre (1974)  ; Engh aux États-Unis (1977) ; Zweimüller en Autriche (1979)

Judet propose en 1971 une prothèse à ancrage direct. Il appelle cet alliage à base de cobalt le porométal parce que les billes qui le recouvrent sont scindées par des pores. Il pose 1611 de ces prothèses jusqu'en 1975, mais de nombreux échecs surviennent dues aux mauvaises caractéristiques mécaniques et métallurgiques des implants. Néenmoins le coup d'envoi est donné et de nombreux modèles vont se développer en France.

En France, le Professeur Lord propose, en 1974, sa prothèse madréporique qui ressemble au corail vivant : le madrépore. Sa surface se compose de billes de 1 mm. Malheureusement cette tige présente plusieurs inconvénients : difficultés d'extraction majeures et mauvaise adaptation à long terme os-prothèse ce qui entraîne quelquefois une résorption osseuse autour de la tige. Ces problèmes ont alors suscité un certain discrédit sur ce type d'implant.

Aux USA, l'utilisation du ciment acrylique en chirurgie est interdit jusqu'en 1967, puis devient obligatoire à partir de 1972. C'est en 1969 que Welsch et coll. débutent un travail de recherche énorme sur la fixation sans ciment. En 1971 naît un revêtement métallique poreux. C'est en 1977 que Engh commence à utiliser ce «porous-coat» sur la tige fémorale de ses prothèses.

En 1979 Zweimüller présente à Vienne une prothèse fémorale dont la particularité est sa forme pyramidale à section rectangulaire. Le principe de fixation est l'autoblocage cortical. La tige en titane présente une rugosité de 3 à 5 microns ce qui perfectionne la fixation primaire sur l'os. Après 25 ans de recul cette tige sans ciment donne d'excellents résultats à particulièrement long terme et est toujours abondamment posée.

Le couple de friction

Les céramiques seront exploitées pour la qualité de la friction céramique sur céramique et pour leur biocompatibilité qui permet un macro-ancrage. C'est P. Boutin, de Pau, qui ouvre la voie en 1970 avec une prothèse totale de hanche dont le cotyle est en céramique et la pièce fémorale en deux parties : une tête en céramique fixée sur un corps en acier.

Comme pour les couples qui ont précédé, métal-métal ou métal-plastique, la fixation des deux composants est un souci constant car le cotyle céramique accepte mal le ciment et la fixation de la tête sur la tige métallique, par collage ou vissage, est incertaine. En 1971 le cotyle devient non cimenté. L'ancrage est direct par des reliefs macro-géométriques de 1 mm. En 1975 des plis de surface sont pratiqués sur la tige ce qui permet une implantation sans ciment. En 1977 la tête céramique est fixée sur la tige par un emmanchement conique.

Une anecdote rapporte que cette innovation majeure de P. Boutin serait née de l'observation du dispositif de rotation à faible friction des tourelles des chars Leclerc alors basés dans l'important centre militaire de Pau proche de sa clinique. Cette histoire résume le complexe parcours de la pensée créative : rouages complexes ou simple coup de Pau ?

À l'issue de cette décennie s'ouvre le concept de la fixation sans ciment par traitement de surface mais aussi celui d'un nouveau couple de frottement dit dur-dur.

Début 2000

Les techniques de fixation sans ciment se développent. La tige fémorale a une surface traitée qui permet son intégration à l'os. La solution choisie pour le cotyle est celle d'une coquille métallique impactée dans l'os spongieux : le «metal back». Comme pour le fémur, sa surface extérieure est traitée par des minis reliefs qui permettent son intégration à l'os du bassin. Les surfaces de la tige et du cotyle prothétique sont volontiers recouvertes d'un composant primaire de l'os : l'Hydroxyhapatite. Ce fin revêtement accélère l'intégration des pièces métalliques.

De nouveaux couples de friction apparaissent. Le couple céramique-céramique prend son essor. La tête fémorale est fixée sur un cône morse, le cotyle est enchâssé dans une coque «metal back». Un autre couple réapparaît depuis quelques années : le métal-métal. En effet grâce aux progrès d'usinage l'usure de ce couple est désormais particulièrement faible.

Avec la bonne résolution des problèmes liés à l'implant, certains chirurgiens s'intéressent à l'évolution de la voie en premier lieu. Ces voies mini invasives par mini incision ont été décrites par voie postérieure : Docteur François Prigent ; ou par voie antérieure : Docteur Frédéric Laude. Elles ont un avantage esthétique et en particulier fonctionnel car elles épargnent les muscles de la hanche.

Une nouvelle dimension est donnée au respect de l'architecture de la hanche naturelle (notion d'offset). Le choix de la prothèse se fait sur des calques à la fois en longueur mais également en largeur. Ces implants s'adaptent à l'anatomie du patient pour conserver les tensions musculaires inchangées.

En 2008

La prothèse totale de hanche (PTH) est une intervention chirurgicale dont l'efficacité et la régularité des résultats sont remarquables en assurant

La longévité de la prothèse dépend de plusieurs facteurs dont les principaux sont le type d'implant, la méthode de fixation, la technique de pose (et par conséquent le chirurgien et son équipe).

L'excellence des résultats de la prothèse de hanche pousse à étendre les indications de cette opération à des sujets

Grands principes de ce traitement

Bilan pré-opératoire

Indications

Tête du fémur lésée

Choix de l'implant

Planification du geste chirurgical

Technique chirurgicale

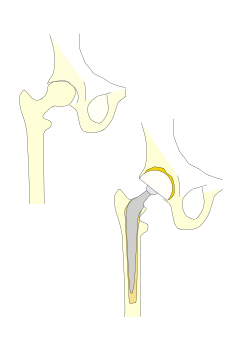

Modifications architecturales avant et après la mise en place d'une prothèse totale de hanche

Un patient qui a besoin d'une prothèse de hanche en raison d'une destruction de son articulation (traumatique, dégénérative, tumorale, métabolique... ) est opéré selon une voie en premier lieu antérieure ou postérieure.

Dans le cas général, l'intervention, réalisée sous anesthésie générale ou sous rachianesthésie, dure moins de deux heures et le saignement est inférieur à 500 cm³.

Soins post-opératoires

Le patient est généralement levé le lendemain en appui total et peut se déplacer avec des cannes béquilles vers le 3e ou 4e jour post opératoire. Il sort de l'hôpital vers cette date pour retourner à son domicile si les conditions le permettent ou pour être admis dans un centre de convalescents. Il restera sous anticoagulants, le plus fréquemment sous cutanés, pour 5 semaines généralement. La durée de réhabilitation pour obtenir les pleins bénéfices de la prothèse et retrouver une marche correcte est généralement d'un mois et demi.

Résultats du traitement

Les résultats fonctionnels des prothèses de hanche sont remarquables : l'immense majorité des patients retrouve une marche quasi normale et sans douleur en quelques semaines, et cela pour plusieurs années.

Aléas et complications

Infection

L'infection après PTH est heureusement peu commune ; de nous jours, le chiffre de 0.5% pour la PTH est admis en cas de PTH de première intention (Garvin KL et Hanssen AD., 1995), même chez l'obèse.

Le facteur pris isolément principal de prévention d'infection précoce serait le recours aux antibiotiques en péri-opératoire (Espehaug B, Engesæter LB, Vollset SE, et al., 1997).

Une technique opératoire soigneuse, une réduction des allées et venues dans la salle d'opération (personnel néophyte, anesthésiste en nombre insuffisant... ), des combinaisons spéciales pour les opérateurs et une circulation d'air à flux laminaire seraient de nature à diminuer ce risque d'infection d'origine (Garvin KL et Hanssen AD., 1995).

L'infection dite tardive ou à distance de la prothèse serait le résultat de bactérémie.

Les directives de certaines institutions, telles que l'American Academy of Orthopædic Surgeons (AAOS) sont en faveur de la prescription - au moins au cours des deux années qui suivent la pose de la prothèse - d'antibiotiques de manière préventive à l'ensemble des candidats à un geste chirurgical dentaire ou autre susceptible de s'accompagner de bactériémie.

Luxation

La luxation de la prothèse peut être due à un problème de positionnement de celle-ci, de faiblesse musculaire, de balance des tissus mous lors de la chirurgie, d'anatomie, ou à l'imprudence du patient. Cette complication n'implique pas forcément la reprise. L'abord postérieur est statistiquement légèrement plus à risque pour ce genre de complication.

Lésion nerveuse

Lésion vasculaire

Ossifications ectopiques

Fracture per-opératoire

Complications tardives

Déscellement de l'implant

Usure du polyéthylène et ostéolyse

Elles sont en rapport avec les matériaux posés et l'activité du patient, qui est le problème principal mais n'est pas prévisible pour un patient et une prothèse donnée car elle dépend de multiples facteurs. Aussi, il est complexe de donner à un patient une estimation de la durée de vie de sa prothèse. Certes chez les patients de moins de 55 ans, les patients particulièrement actifs physiquement, les patients obèses avec un Indice de masse corporelle élevé sont plus à risque pour un descellement précoce de l'arthroplastie. Les meilleures séries font état de plusieurs dizaines d'années pour l'instant, mais en particulier chez des patients peu actifs.
Pour pallier ce dernier problème, on a développé des prothèses utilisant des surfaces de frottement différentes du couple original de Charnley métal et polyéthylène, incluant métal-métal ou des céramiques industrielles dont les résultats sont particulièrement encourageants

Résorbtion de l'os au contact de la prothèse ("stress shielding" au niveau de la tige fémorale)

Fracture péri-prothétique

Voir aussi

Voir la vidéo sur l'arthrose et la prothèse totale de hanche dans l'encyclopédie médicale Vulgaris [1]

Voir la vidéo de l'opération de la prothèse totale de hanche sur http ://www. mini-post. com

Recherche sur Google Images :



"PROTHESE DE HANCHE N° 1"

L'image ci-contre est extraite du site cgi.befr.ebay.be

Il est possible que cette image soit réduite par rapport à l'originale. Elle est peut-être protégée par des droits d'auteur.

Voir l'image en taille réelle (643 x 427 - 30 ko - )

Refaire la recherche sur Google Images

Recherche sur Amazone (livres) :




Ce texte est issu de l'encyclopédie Wikipedia. Vous pouvez consulter sa version originale dans cette encyclopédie à l'adresse http://fr.wikipedia.org/wiki/Proth%C3%A8se_de_hanche.
Voir la liste des contributeurs.
La version présentée ici à été extraite depuis cette source le 10/11/2009.
Ce texte est disponible sous les termes de la licence de documentation libre GNU (GFDL).
La liste des définitions proposées en tête de page est une sélection parmi les résultats obtenus à l'aide de la commande "define:" de Google.
Cette page fait partie du projet Wikibis.
Accueil Recherche Aller au contenuDébut page
ContactContact ImprimerImprimer liens d'évitement et raccourcis clavierAccessibilité
Aller au menu
